Nola funtzionatzen du lotu gabeko post-tentsio sistema batek?

Anlotu gabeko post-tentsio-sistemaaltzairuzko tendoiak behin betiko lotzen ez diren inguruko hormigoiari aurretensatze-teknika bat da (ondoko tentsioa ez bezala, non tendoiak hodietan murgiltzen diren hormigoiarekin lotzeko). Horren ordez, tendoiak hormigoitik isolatzen dira estaldura eta estaldura iraunkor baten bidez, eta hormigoiarekiko zertxobait mugitzen dira egituraren bizitzan zehar. Sistema hau lauzetan, habeetan, zutabeetan eta zubietan oso erabilia da bere malgutasunagatik, instalazio errazagatik eta egitura-mugimendu txikiak egokitzeko gaitasunagatik.

baten oinarrizko osagaiakLotu gabeko post-tentsio-sistema

Tendoiak: Erresistentzia handiko altzairuzko hariak/hariak (karga-elementua, luzera aurrefabrikatuta).

Estaldura/Estaldura: tendoia barneratzen duen plastikozko edo metalezko zorro leun eta iragazgaitza, gehi koipe/argizarizko lubrifikatzaile bat zorroaren barruan. Honek korrosioa saihesten du, marruskadura murrizten du eta tendoia hormigoiari lotu gabe dagoela ziurtatzen du.

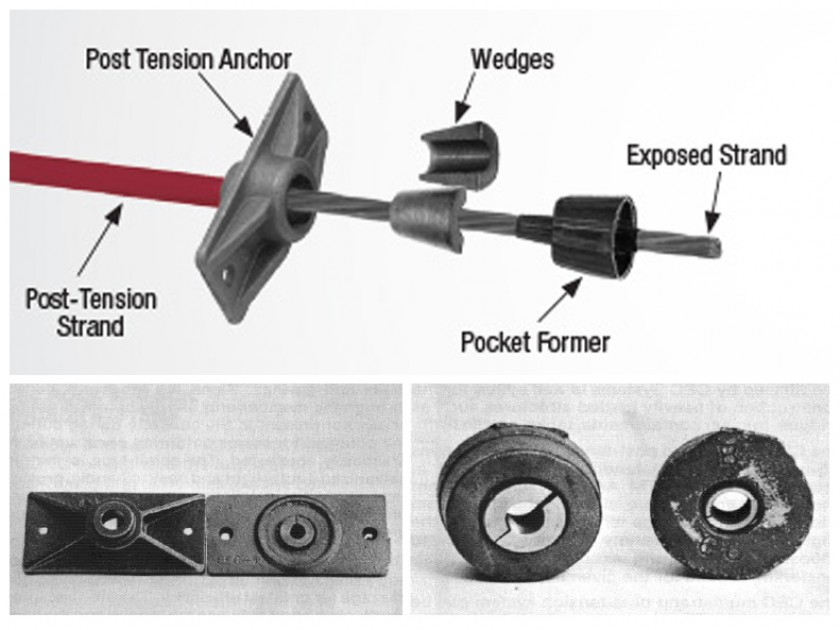

Ainguraketak: tendoiari heldu eta tendoiaren trakzio-indarra hormigoizko egiturara transferitzen duten gailu mekanikoak (tendoiaren bi muturretan) (adibidez, harien ziri motako ainguraketak).

Stressing Jack: eraikuntzan tendoia diseinuaren indarrarekin tenkatzeko erabiltzen den ekipamendu hidraulikoa.

Hodiak (aukerakoa): tendoiak gidatzeko hormigoian botatako plastikozko/eroaleko kanal txikiak (aurrez jarritako tendoien diseinuetarako).

-ren abantailakLoturarik gabeko Post-tentsioa

Eraikuntza azkarragoa: in situ leukatzerik ez (denbora aurrezteko handiena) eta tendoi aurrefabrikatuek eskulana murrizten dute.

Diseinu malgua: tendoiak kurbatu/jarraz daitezke egitura-geometria konplexuekin bat etortzeko (adibidez, goi-mailako plaka lauak).

Pitzaduraren kontrola hobetua: aurrekonpresioak trakziozko pitzadurak minimizatzen ditu zerbitzu-kargetan; pitzadura txikiak (gertatzen bada) ez du tendoia arriskuan jartzen.

Mugimenduak egokitzen ditu: tendoien irristatzeak egiturazko mugimendu txikiak ahalbidetzen ditu (adibidez, uzkurtzea, arrastatzea, hedapen termikoa) tentsioa pilatu gabe.

Egitura arinak: tarte luzeagoak ahalbidetzen ditu lauza/habe meheagoekin (hormigoiaren bolumen murriztua) hormigoi armatuarekin alderatuta.

Aplikazio arruntak

Etxebizitza/merkataritza-lau-plaka/lau-lau-zoruak (erabilera hedatuena).

Aparkalekuak, zubi-oholak eta habe-zutabe-markoak.

Plakak graduan (zoru industrial handietarako uzkurdura-pitzadura kontrolatzeko).

Egitura sismikoarekiko erresistenteak (altzairu leuneko zuntzekin konbinatuta).

Laburbilduz,lotu gabeko post-tentsio-sistemaHormigoia sendatu ondoren korrosiotik babestutako eta lotu gabeko altzairuzko tendoi bati trakzio-indar kontrolatua aplikatuz egiten du lan, eta horrek hormigoian aurrekonpresioa eragiten du aplikatutako kargei aurre egiteko, tendoia hormigoitik isolatuta geratzen den bitartean, malgutasuna, iraunkortasuna eta karga-transferentzia eraginkorra bermatuz ainguraketen bidez.
